ВРПИ-П (ТУ 3424-001-59861269-2004) Виброустойчивые плоские разъемы «папа» с ПВХ манжетой

ВРПИ-П (ТУ 3424-001-59861269-2004) Виброустойчивые плоские разъемы «папа» с ПВХ манжетой
Тип: ВРПИ-П (ТУ 3424-001-59861269-2004)
  • Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации
  • Материал изоляции: самозатухающий ПВХ.
    Класс V-0 по UL94
  • Термостойкость изоляции: 75 °C
  • Материал дополнительной медной втулки: медь марки М1
  • Материал разъема: латунь марки Л63
  • Покрытие втулки и разъема: электролитическое лужение
  • Максимальное напряжение: 400 В
  • Особенности конструкции:
    • дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
    • исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
    • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
    • каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «мама»
  • После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение
  • В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контатных соединений



Показано 1–3 из 3

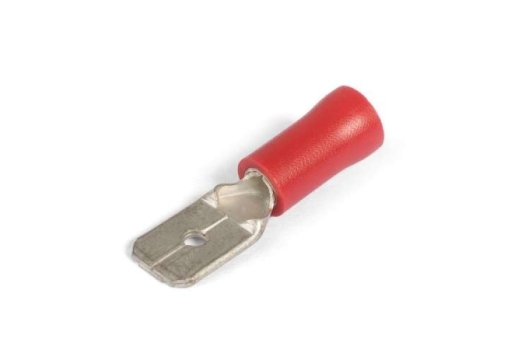

  • Разъем кабельный плоский изолированный «папа» ВРПИ-П 1.5–(6.3) серия ПРОФИ (КВТ)
    • Артикул: 1491
    • тип коннектора: разъем папа плоский
    • рабочее напряжение, до (кВ): 0.4
    • материал жилы: медь
    • сечение жилы, мм²: 0.5, 0.75, 1.0, 1.5
    • класс гибкости жилы: 3, 4, 5, 6
    • материал контактной части: латунь
    • покрытие контактной части: гальваническое лужение
    • технология монтажа: опрессовка
    • наличие изоляции: есть
    • материал изоляции: ПВХ
    • цветовой стандарт изоляции: Международный стандарт
    • цвет изоляции: красный
    • температурная стойкость изоляции, °С: 75
    4.47р/шт
    Кратность: 100шт
  • Разъем кабельный плоский изолированный «папа» ВРПИ-П 2.5–(6.3) серия ПРОФИ (КВТ)
    • Артикул: 1492
    • тип коннектора: разъем папа плоский
    • рабочее напряжение, до (кВ): 0.4
    • материал жилы: медь
    • сечение жилы, мм²: 1.5, 2.5
    • класс гибкости жилы: 3, 4, 5, 6
    • материал контактной части: латунь
    • покрытие контактной части: гальваническое лужение
    • технология монтажа: опрессовка
    • наличие изоляции: есть
    • материал изоляции: ПВХ
    • цветовой стандарт изоляции: Международный стандарт
    • цвет изоляции: синий
    • температурная стойкость изоляции, °С: 75
    5.10р/шт
    Кратность: 100шт
  • Разъем кабельный плоский изолированный «папа» ВРПИ-П 6.0–(6.3) серия ПРОФИ (КВТ)
    • Артикул: 1493
    • тип коннектора: разъем папа плоский
    • рабочее напряжение, до (кВ): 0.4
    • материал жилы: медь
    • сечение жилы, мм²: 4, 6
    • класс гибкости жилы: 3, 4, 5, 6
    • материал контактной части: латунь
    • покрытие контактной части: гальваническое лужение
    • технология монтажа: опрессовка
    • наличие изоляции: есть
    • материал изоляции: ПВХ
    • цветовой стандарт изоляции: Международный стандарт
    • цвет изоляции: желтый
    • температурная стойкость изоляции, °С: 75
    8.73р/шт
    Кратность: 100шт
